Simulación de plantas solares con fuentes programables de corriente continua

Simulación de plantas solares con fuentes programables de corriente continua

El bloque de función de simulación fotovoltaica incorporado a la nueva actualización de firmware de las fuentes DELTA ELEKTRONIKA permite al usuario simular una planta solar.

Las especificaciones de los paneles, temperatura e irradiancia solar pueden configurarse estáticamente a través del interface web o cambiar de forma dinámica mediante comandos SCPI usados en procesos automáticos. Para entenderlo adecuadamente nos gustaría explicar una serie de conceptos.

¿Qué es la irradiancia solar?

La irradiancia es una magnitud que describe la radiación o intensidad de iluminación solar que llega hasta nosotros medida como una potencia instantánea por unidad de superficie, W/m2.

Cuanto mayor es la irradiancia mayor es la intensidad a través de la célula fotovoltaica.

La irradiancia solar varía en cada lugar y en cada momento solar.

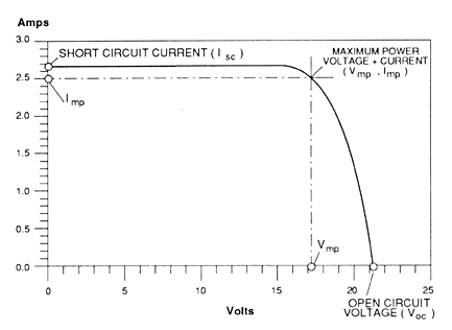

¿Qué es una curva I-V?

Cuando se iluminan las células fotovoltaicas mientras están conectados a una carga externa, estas funcionan como generador de energía y generan unos valores de corriente y tensión que son variables en función de la temperatura e irradiancia.

La curva formada por los valores de tensión y corriente nos muestras la calidad del generador de corriente en este caso la célula solar. Nos dice lo eficiente que es dicha célula para convertir los fotones de la luz del sol directamente en electricidad por efecto fotovoltaico.

En la curva I-V, la intensidad se representa en el eje de ordenadas y la tensión en el eje de abscisas.

Valores de la curva

  • Voc – Tensión a circuito abierto. La célula no está conectada a ninguna carga y la corriente es 0.
  • Vmp- Tensión en el punto de máxima potencia. Punto de intersección con la máxima intensidad de corriente
  • Isc- Intensidad de cortocircuito. Corriente existente cuando se unen el positivo y el negativo de la placa fotovoltaica.
  • Imp – Corriente en el punto de máxima potencia. Punto de intersección con la máxima tensión.
  • Mpp – Punto de máxima potencia. Punto en el que se encuentran la máxima tensión (Vmp) con la máxima intensidad (Imp)
  • La potencia disponible en un dispositivo fotovoltaico en cualquier punto a lo largo de la curva es el producto entre la tensión y la intensidad en ese punto y se expresa en watios.

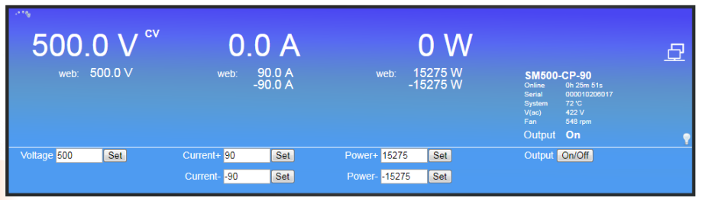

¿Qué es el interface web de DELTA Elektronika?

El interface web de Delta Elektronika es una de las formas de controlar la fuente, se accede a él a través de un navegador web como Google Chrome o Internet Explorer.

Está disponible una vez encendida la fuente y seleccionado en la fuente el control vía web.

Desde el interface web se permite la lectura y escritura de tensión y corriente así como la selección de secuencias cargadas en la fuente.



¿Qué es un comando SCPI?

Los comandos estándar para instrumentos programables (SCPI) define un estándar para la sintaxis y los comandos para utilizar en el control de dispositivos de prueba y medición programables.

Por ejemplo para fijar la tensión de salida:

SOURce:VOLTage<sp><NR2><term>

Siendo <sp> espacio <NR2> el valor <term> final del comando.



Ejemplo de uso

  1.      El usuario selecciona a través del interface web la función “simulación fotovoltaica”.
  2.      El usuario configura las especificaciones de la planta fotovoltaica.
  3.      El usuario selecciona control web de la función.

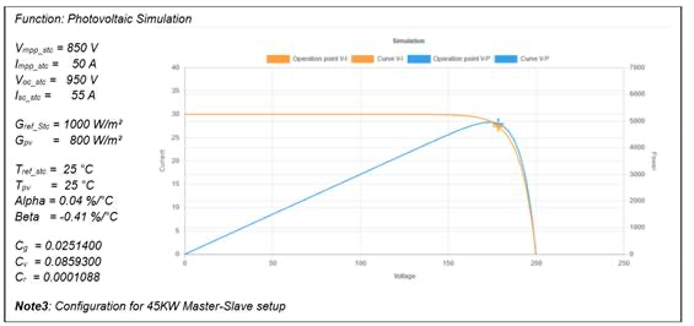

  4.      El usuario verifica la curva IV a través de la consola de simulación del interface web.

Los cambios a través de comandos SCPI se actualizan directamente en la consola de simulación.

Conclusiones

A través del bloque de función de simulación fotovoltaica incluido en el nuevo firmware permite al usuario simular una planta solar con una fuente de DELTA Elektronika. Accesible mediante el interface web y actualizable dinámicamente mediante comandos SCPI. Así se podrían realizar por ejemplo pruebas de inversores.
